Bande coupe-feu en plaques de plâtre, pour bâtiment à usage industriel. Système "KNAUF"
TII140 Bande coupe-feu en plaques de plâtre, pour bâtiment à usage industriel. Système "KNAUF"

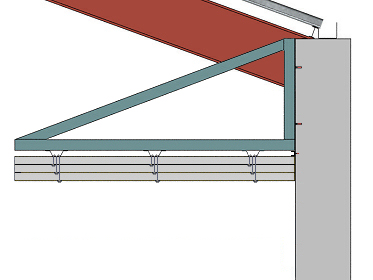

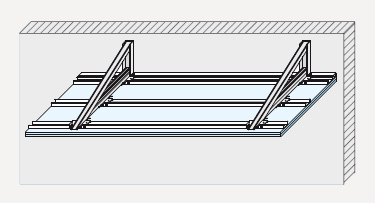

Bande coupe-feu horizontal, de 1 m de largeur, avec une résistance au feu EI 90, pour bâtiment à usage industriel, fixée mécaniquement à la paroi mitoyenne avec sous-structure support, D113-FC.es 02 "KNAUF", composée de 3 plaques de plâtre DF / NF EN 520 - 1200 / longueur / 15 / à bords longitudinaux amincis, coupe-feu "KNAUF", fixées à la sous-structure support composée de rails et de montants, formant des équerres séparées de 750 mm, de connecteurs et de fourrures séparées de 400 mm. Comprend les vis pour la fixation des plaques, et la pâte et la bande pour le traitement des joints entre plaques.
Prix

48.506,83F CFA

m²
Exportation
Cliquer-glisser BC3 sur 'CYPEPROJECT' ou un autre logiciel de métrés et budgets. Cliquer-glisser BC3 sur 'CYPEPROJECT'. Ouvrir ce contenu dans 'Excel' Ouvrir ce contenu dans 'Excel 2003' ou version antérieure
Envoyer une suggestion

Groupe commercial
Documentation
KNAUF. Bandes coupe-feu pour hangars. Couche technique. (en Espagnol)
Classe de résistance au feu
Type de plaque
Épaisseur (mm)
KNAUF. Plaques de plâtre coupe-feu 15. Déclaration environnementale de produit. (en Espagnol)

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt12pak020b

Rail 75/40/0,7 mm GRC 0,7 "KNAUF" en acier Z4 (Z450) galvanisé spécial, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

3,130

m

3.060,34

9.578,86

mt12pak030ha

Montant 75/50/0,7 mm GRC 0,7 "KNAUF" en acier Z4 (Z450) galvanisé spécial, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

1,170

m

3.530,46

4.130,64

mt12pek020za

Connecteur, pour fourrure 60/27, "KNAUF".

3,900

U

181,32

707,15

mt12pfk011a

Fourrure 60/27 "KNAUF", en tôle d'acier galvanisé.

3,000

m

1.576,26

4.728,78

mt12ptk010ba

Vis LB "KNAUF" 3,5x9,5.

32,000

U

8,53

272,96

mt12ptk010ab

Vis LN "KNAUF" 3,5x11.

16,000

U

9,43

150,88

mt12ptk030

Fixation "KNAUF" pour béton.

3,400

U

296,26

1.007,28

mt12pfk012a

Profilé U 30/30 en tôle d'acier galvanisé, "KNAUF", épaisseur 0,55 mm.

1,000

m

1.087,71

1.087,71

mt12ppk010eb

Plaque de plâtre DF / NF EN 520 - 1200 / longueur / 15 / à bords longitudinaux amincis, coupe-feu "KNAUF"; Euroclasse A2-s1, d0 de réaction au feu, selon NF EN 13501-1.

3,150

m²

7.107,00

22.387,05

mt12ptk010cc

Vis autoforeuse TN "KNAUF" 3,5x25.

17,000

U

7,80

132,60

mt12ptk010cf

Vis autoforeuse TN "KNAUF" 3,5x45.

17,000

U

12,01

204,17

mt12ptk010cg

Vis autoforeuse TN "KNAUF" 3,9x55.

17,000

U

21,04

357,68

mt12pik020n

Pâte à joints Uniflott GLS "KNAUF", de prise normale (45 minutes), intervalle de température de travail de 10 à 30°C, pour application manuelle sans bande à joint, selon NF EN 13963.

0,800

kg

203,16

162,53

mt12pik010e

Pâte à joints Jointfiller 24H "KNAUF", Euroclasse A2-s1, d0 de réaction au feu, selon NF EN 13501-1, intervalle de température de travail de 5 à 30°C, pour application manuelle avec bande à joint, selon NF EN 13963.

0,900

kg

856,76

771,08

mt12pck010a

Bande microperforée en papier "KNAUF" de 50 mm de largeur, selon NF EN 13963.

0,900

m

39,04

35,14

mo011

Compagnon professionnel III/CP2 monteur.

0,370

h

1.152,36

426,37

mo080

Ouvrier professionnel II/OP monteur.

0,370

h

838,14

310,11

mo053

Compagnon professionnel III/CP2 plaquiste.

0,555

h

1.152,36

639,56

mo100

Ouvrier professionnel II/OP plaquiste.

0,555

h

838,14

465,17


Frais de chantier des unités d'ouvrage

2,000

%

47.555,72

951,11

Coût d'entretien décennal: 1.697,74F CFA les 10 premières années.



Montant total HT:

48.506,83

UNITÉ D'OUVRAGE TII140: BANDE COUPE-FEU EN PLAQUES DE PLÂTRE, POUR BÂTIMENT À USAGE INDUSTRIEL. SYSTÈME "KNAUF".


CLAUSES TECHNIQUES

Bande coupe-feu horizontal, de 1 m de largeur, avec une résistance au feu EI 90, pour bâtiment à usage industriel, fixée mécaniquement à la paroi mitoyenne avec sous-structure support, D113-FC.es 02 "KNAUF", composée de 3 plaques de plâtre DF / NF EN 520 - 1200 / longueur / 15 / à bords longitudinaux amincis, coupe-feu "KNAUF", fixées à la sous-structure support composée de rails et de montants, formant des équerres séparées de 750 mm, de connecteurs et de fourrures séparées de 400 mm. Comprend les vis pour la fixation des plaques, et la pâte et la bande pour le traitement des joints entre plaques.



CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Implantation. Formation des équerres avec des rails et des montants. Mise en place et fixation des équerres. Installation de connecteurs. Mise en place par pression des fourrures contre les connecteurs. Mise en place et fixation des profilés périmétriques. Préparation et découpe des plaques. Vissage des plaques aux profilés périmétriques et aux fourrures. Traitement des joints.


CLAUSES DE FINALISATION.

L'élément sera à niveau et d'aplomb. Le système sera résistant et stable.



CONSERVATION ET MAINTENANCE.

Il y aura une protection contre les coups.



CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet.



Code CED

Type

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,077

0,037

17 08 02

Matériaux de construction à partir de plâtre distincts de ceux spécifiés dans le code 17 08 01.

0,731

0,731


Déchets générés:

0,808

0,768

15 01 01

Emballages en papier et en carton.

0,099

0,132

17 02 03

Plastique.

0,195

0,325


Emballages:

0,294

0,457


Total déchets:

1,102

1,225
